Фундамент УШП: что это, конструкция, технология

Выбор фундамента — одно из ключевых решений при строительстве дома. Ошибка на этом этапе может стоить дорого: трещины в стенах, перекосы, промерзание пола и колоссальные потери тепла. В последние годы всё больше частных застройщиков в России и Беларуси обращают внимание на технологию утеплённой шведской плиты (УШП). Это не просто фундамент, а готовое инженерное решение, которое объединяет основание, утепление, коммуникации и систему отопления.

В этой статье мы подробно разберём, что такое УШП, из чего она состоит, какие у неё плюсы и минусы, и как правильно построить такой фундамент своими руками — пошагово, от разметки до заливки бетона.

Что такое фундамент УШП

Утеплённая шведская плита — это малозаглублённый монолитный фундамент, который представляет собой железобетонную плиту, уложенную поверх слоя теплоизоляции. Главная особенность технологии — в том, что в конструкцию уже интегрированы инженерные коммуникации (водоснабжение, канализация, электричество) и система «тёплый пол».

По сути, УШП — это готовый черновой пол первого этажа, который не требует дополнительных работ по утеплению и стяжке. После заливки и набора прочности бетона можно сразу приступать к чистовой отделке и монтажу стен.

История технологии началась в Америке в начале XX века с появлением малозаглублённых плитных фундаментов. Позже скандинавские строители доработали конструкцию с учётом сурового климата: фундамент стали возводить поверх слоя утеплителя, чтобы защитить грунт от промерзания и исключить теплопотери через основание дома.

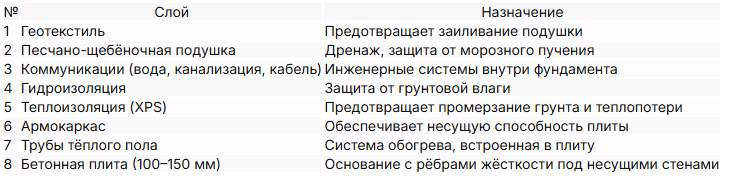

Вот как выглядит конструкция УШП в разрезе (снизу вверх):

Благодаря такой многослойности фундамент УШП одновременно решает несколько задач: он держит дом, не пропускает холод, не боится подвижек грунта и сразу даёт тёплый пол.

Кому подходит УШП

Технология универсальна, но подходит не для всех проектов. Идеальный вариант — когда выполнены следующие условия:

• Участок относительно ровный. На крутых склонах устройство УШП усложняется, так как глубина заложения фундамента небольшая (около 30–40 см).
• Дом лёгкий: каркасный, из бруса, бревна, газобетона, пеноблоков, СИП-панелей. Высота — до двух этажей.
• Грунт проблемный: глина, суглинки, торфяники, высокий уровень грунтовых вод. Именно на таких почвах УШП показывает себя лучше всего.
• Застройщик ценит энергоэффективность и хочет сэкономить на отоплении.
• Нет потребности в подвале или цокольном этаже. УШП — монолитная плита, подвал под ней сделать невозможно.

Если у вас тяжёлый кирпичный или бетонный дом, УШП тоже можно использовать, но потребуется увеличить толщину плиты и усилить армирование. Для таких случаев лучше рассмотреть другие типы фундаментов.

Плюсы и минусы УШП

Как у любой технологии, у утеплённой шведской плиты есть сильные и слабые стороны.

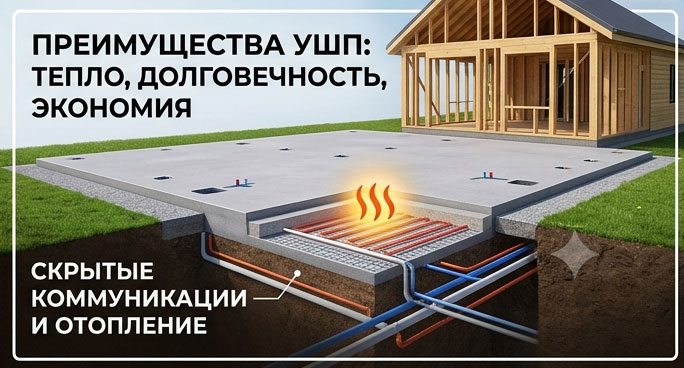

Преимущества

• Энергоэффективность. Теплоизоляция и аккумулирующая способность бетона сокращают теплопотери минимум на 20%.
• Фундамент + пол. Поверхность плиты сразу готова под финишное покрытие (плитку, ламинат, линолеум).
• Работа на любых грунтах. УШП подходит для пучинистых, глинистых, торфяных почв с высоким УГВ.
• Долговечность. При соблюдении технологии срок службы превышает 100 лет.
• Герметичность. Продуманная гидро- и теплоизоляция защищает от влаги и холода.
• Скорость монтажа. В среднем устройство УШП занимает 2–3 недели.
• Экономия на отоплении. Встроенный тёплый пол — основной или дополнительный источник обогрева.

Недостатки

• Нет подвала. Монолитная конструкция не позволяет сделать подземное помещение.
• Требуется ровный участок. На сложном рельефе затраты на подготовку возрастают.
• Высокая стоимость материалов. Качественный экструдированный пенополистирол, арматура, бетон, трубы — всё это требует серьёзных вложений.
• Трудоёмкость. Каждый этап нужно выполнять с максимальной тщательностью.
• Долгий набор прочности. Стены можно возводить не раньше чем через 28 дней после заливки.
• Точные расчёты. Нужны геологические изыскания и профессиональный проект.

Несмотря на недостатки, УШП остаётся одним из лучших решений для энергоэффективного дома на проблемных грунтах.

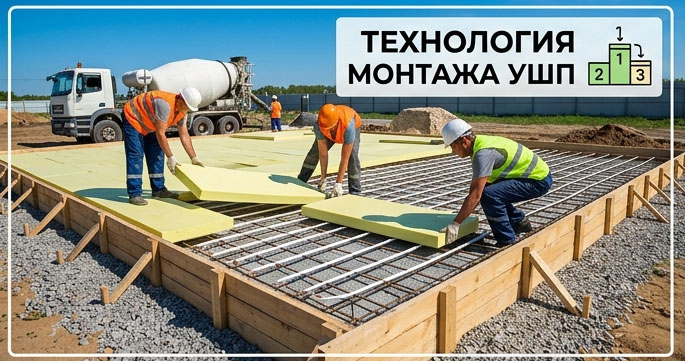

Технология строительства УШП: пошаговая инструкция

Ниже приведена пошаговая инструкция по устройству УШП своими руками. Если вы не уверены в своих силах — лучше привлеките специалистов, но понимание процесса поможет контролировать качество работ.

Этап 1. Геологические изыскания и проектирование

Перед началом любых работ необходимо исследовать участок:

• Определить тип грунта и его несущую способность.
• Узнать уровень грунтовых вод.
• Оценить глубину промерзания.

На основании этих данных делают расчёты: толщину подушки, параметры армирования, высоту плиты. Также разрабатывают схему укладки коммуникаций и систему тёплого пола.

Этап 2. Разметка и выемка грунта

Площадку очищают от мусора и растительности. Затем делают разметку контура фундамента с запасом около 1 метра с каждой стороны — для отмостки и дренажа.

Котлован отрывают на глубину 30–50 см (в зависимости от толщины подушки). Дно должно быть строго горизонтальным. Если на участке высокий УГВ, сразу предусматривают дренажную систему.

Этап 3. Укладка геотекстиля и дренаж

Дно котлована застилают геотекстилем плотностью не менее 200 г/м². Полотна укладывают с нахлёстом 15 см и заходом на стены до 1 м.

По периметру фундамента устраивают дренаж: выкапывают траншею, укладывают дренажные трубы с уклоном 2–3 см на метр в сторону водосборного колодца.

Этап 4. Песчано-щебёночная подушка и коммуникации

На геотекстиль засыпают слой песка (30–40 см) или песчано-гравийной смеси. Каждый слой увлажняют и тщательно трамбуют виброплитой.

В толще подушки прокладывают трубы водоснабжения и канализации, а также электрический кабель. Концы труб выводят выше проектного уровня плиты на 50–60 см и закрывают заглушками.

Этап 5. Монтаж опалубки и теплоизоляции

В качестве опалубки используют плиты XPS (экструдированный пенополистирол) — они одновременно служат утеплителем и несъёмной опалубкой.

Укладка утеплителя выполняется в два слоя со смещением швов, чтобы избежать мостиков холода:

• Первый слой — по всей площади.
• Второй слой — со смещением внутрь на 45 см для формирования рёбер жёсткости.

В местах под несущими стенами оставляют просветы для будущих рёбер. По периметру устанавливают L-блоки из XPS, которые формируют бортики и защищают торцы плиты.

Этап 6. Армирование

В местах рёбер жёсткости вяжут арматурный каркас из стержней диаметром 10–16 мм. По всей остальной площади укладывают арматурную сетку с ячейкой 20×20 см из прутков 6–10 мм.

Всё это устанавливают на пластиковые фиксаторы («стульчики») высотой 3–5 см, чтобы арматура оказалась внутри бетона и была защищена от коррозии.

Этап 7. Монтаж труб тёплого пола

Трубы водяного тёплого пола (из сшитого полиэтилена или металлопласта, диаметр 16–20 мм) укладывают поверх арматуры.

Форма укладки — «улитка» или «змейка». Шаг труб — 10–25 см в зависимости от теплопотерь помещения. В местах прохода несущих перегородок трубы защищают гофрой или ПНД-трубой длиной 40–50 см.

Этап 8. Опрессовка системы

Перед заливкой бетона систему тёплого пола обязательно заполняют теплоносителем и проверяют под давлением (опрессовка). Только после этого можно приступать к бетонированию.

Этап 9. Заливка бетона

Используют бетон марки не ниже М300 (класс B22,5). Заливку желательно выполнять непрерывно — за один день.

Бетон распределяют по опалубке и уплотняют глубинным вибратором, особенно в зонах рёбер жёсткости. Поверхность выравнивают виброрейкой и затирают «вертолётом».

Этап 10. Уход за бетоном

В первые дни после заливки плиту поливают водой и накрывают полиэтиленовой плёнкой, чтобы избежать трещин от пересыхания. Полный набор прочности — 28 дней.

7 частых ошибок при устройстве УШП

Чтобы фундамент прослужил долго, избегайте этих просчётов:

1. Экономия на геологии. Без анализа грунта вы рискуете получить неправильные расчёты.
2. Некачественная трамбовка подушки. Если песок плохо уплотнён, плита даст усадку.
3. Использование дешёвого утеплителя. Для УШП нужен XPS высокой плотности (от 400 кПа при 10% деформации).
4. Отсутствие дренажа. Вода под фундаментом зимой замёрзнет и вызовет пучение.
5. Неправильная укладка труб тёплого пола. Слишком близко к поверхности — эффект «зебры» (перепады температуры).
6. Плохое армирование. Слабая арматура или отсутствие фиксаторов — трещины в плите.
7. Заливка бетона без вибратора. В бетоне остаются пустоты, снижается прочность.

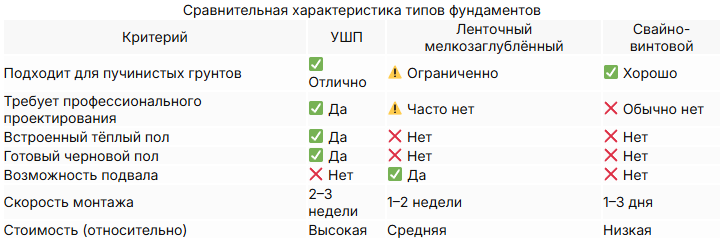

Сравнение УШП с другими фундаментами

Часто задаваемые вопросы

Можно ли построить УШП на болотистом грунте?
Да, но потребуется усиление дренажа и увеличение толщины песчано-щебёночной подушки. В некоторых случаях лучше рассмотреть свайный фундамент.

Нужно ли утеплять отмостку вокруг УШП?
Да, это обязательное условие. Утеплённая отмостка предотвращает промерзание грунта по периметру и защищает фундамент от сил морозного пучения.

Можно ли сделать УШП зимой?
Можно, но с использованием противоморозных добавок в бетон и обязательным прогреванием плиты. Однако качество и сроки работ в холодное время года страдают.

Какую марку бетона выбрать для УШП?
Минимальная — М300 (B22,5). Для более тяжёлых домов используют М350 (B25) и выше.

Сколько стоит УШП по сравнению с лентой?
УШП дороже ленточного фундамента на 20–30% за счёт утеплителя и тёплого пола. Но эти затраты окупаются экономией на отоплении.

Можно ли сделать УШП своими руками?
Да, если у вас есть опыт строительных работ и вы готовы тщательно следовать технологии. Но проектирование лучше доверить специалистам.

Заключение

Утеплённая шведская плита — это современное, надёжное и энергоэффективное решение для частного дома. Она идеально подходит для проблемных грунтов, позволяет сэкономить на отоплении и даёт готовый пол первого этажа уже на этапе строительства.

Но у этой технологии есть и ограничения: отсутствие подвала, высокие требования к ровности участка и серьёзные финансовые вложения.

Если ваш проект — лёгкий дом на пучинистом грунте, и вы готовы инвестировать в качество, УШП станет отличным выбором. Главное — не экономить на материалах и строго соблюдать технологию на каждом этапе: от геологии до ухода за бетоном.
